避雷器放電計數器的功能不僅僅用來記錄雷擊次數，還用來在線監測避雷器的泄漏電流。我公司最新研發的避雷器在線監測器校驗儀就是同時具有沖擊試驗和電流表校驗兩種功能的儀器。

技術參數

輸入電壓：AC220V±10%  50Hz； DC12V

沖擊電壓：0-1600V

精度：2%±5V  （可按要求定制更高電壓）

沖擊電流：＞100A（8/20μS方波時）

校驗電流：①  0—2mA檔 ± 0.5%±3個字  ②  0—10mA檔 ± 1%±3個字

儀器功耗： ＜30VA

外觀尺寸：320×240×150mm3

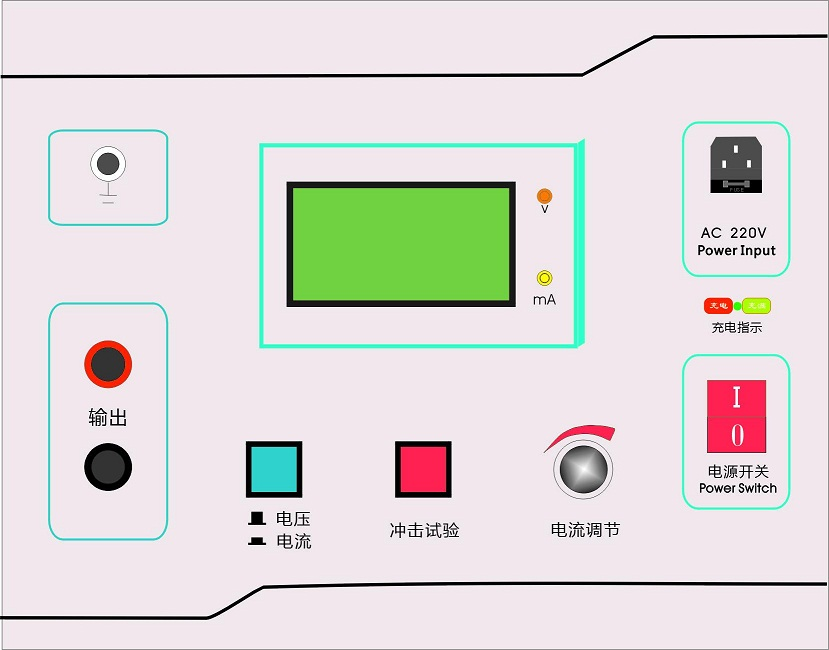

    操作方法

    1. 將儀器輸出端與避雷器計數器兩端相連（連結線要盡量短），紅色端接上端，黑色端接地端。

    2. 將電源線接好后，檢查儀器及接線是否正確，確認無誤后即可開始試驗。

    3. 合上電源開關（電源燈亮），待表頭充電到600V以上后，即可開始校驗。

    4. 按下核驗鍵，輸出電壓立即下降，此時可觀察計數器的動作 情況。

    5. 如需多次試驗，可待輸出電壓達600V以上時，再按校驗鍵，并觀察計數器的動作情況。

    6. 檢驗完畢后，立即關掉電源，待輸出電壓完全回零時，才能拆除接線。

    7. 如按檢驗鍵、，輸出電壓沒有下降，應關掉電源，待電壓指示回零后，檢查是否回路有斷點，或者是放電計數器不適合技術指標中規定的型號。

    電流表效驗

    儀器關機狀態下，接線方式同沖擊試驗一樣形成回路，接好線后按下電流電壓轉換開關，然后才能開機！此時儀器處于電流輸出狀態。校驗時，調節電流調節電位器，對比儀器表盤指示與試品表盤顯示，以確定試品電流指示的正確好壞與否！建議：先進行粗校，對比大刻度的準確性，再將電流調至2mA以內，進行精確校驗，確定試品的可靠性！

---
